Λεπτομέρειες:
|
| Όνομα προϊόντων: | θραύστης PLC | Τύπος: | Μίνι τύπος - 1 *2 |
|---|---|---|---|
| Εφαρμογή: | Δικτύωση FTTH | Τύπος ινών: | G657A1 |

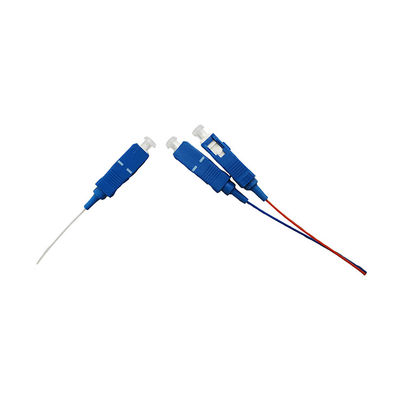

| Τύπος συνδετήρων: | SC/UPC | Μήκος κύματος: | 1260-1650nm, 1310nm/1550nm |
| Μήκος ινών: | 1M, 1.5M ή προσαρμοσμένος | Στοιχείο: | ίνα spliter |

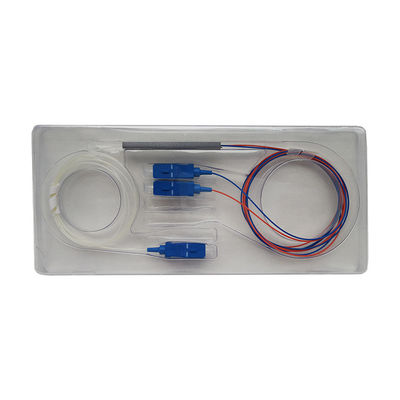

| Απώλεια εισαγωγής: | ≤4.1dB | Συσκευασία: | 1pcs 1 πλαστικά κιβώτια |
| πρότυπο: | SM/MM | Διάσταση: | 60*7*4mm |
| Επισημαίνω: | Θραύστης PLC οπτικών ινών UPC,1x2 θραύστης PLC οπτικών ινών,Παθητικός οπτικός θραύστης UPC gpon |
||

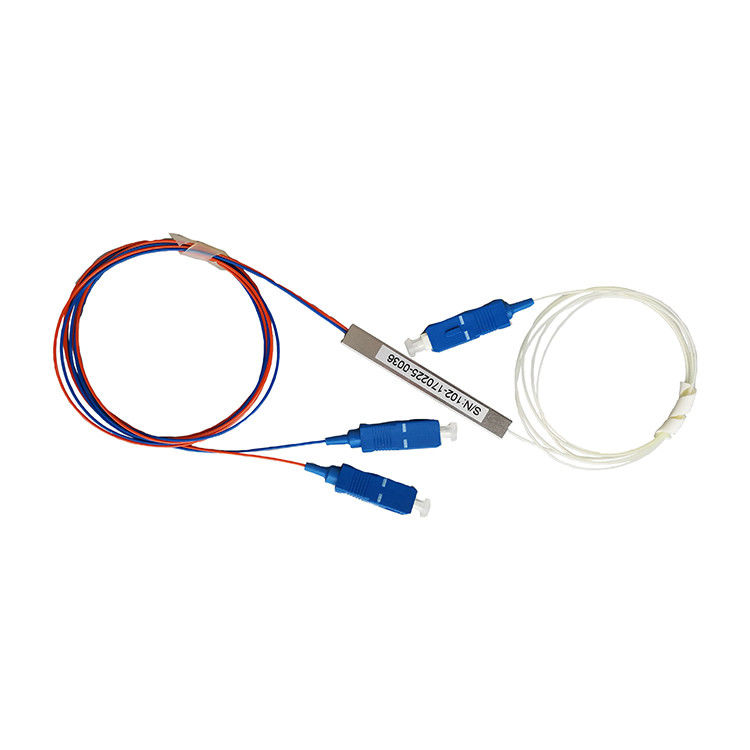

Οι θραύστες PLC του UT-βασιλιά χρησιμοποιούνται για να χωρίσουν ή να συνδυάσουν τα οπτικά σήματα. Ένα PLC (επίπεδο κύκλωμα lightwave) είναι ένα μικρο-οπτικό συστατικό βασισμένο στην επίπεδη τεχνολογία κυκλωμάτων lightwave και παρέχει σε μια ελαφριά λύση διανομής χαμηλότερου κόστους το μικρό τύπο και την υψηλή αξιοπιστία. Το PLCs κατασκευάζεται χρησιμοποιώντας τα κυκλώματα κυματοδηγού γυαλιού πυριτίου που ευθυγραμμίζονται με ένα τσιπ σειράς ινών β-αυλακιού που χρησιμοποιεί την ίνα κορδελλών. Μόλις ευθυγραμμιστούν όλα και συνδεθούν, συσκευάζεται έπειτα μέσα σε μια μικροσκοπική κατοικία.
Ο θραύστης PLC οπτικών ινών είναι ένα ουσιαστικό παθητικό συστατικό στην ίνα στο εγχώριο δίκτυο.
Το πλήρες όνομα του θραύστη PLC είναι επίπεδος θραύστης κυκλωμάτων Lightwave. Υιοθετεί την οπτική τεχνολογία κυματοδηγού πυριτίου και χρησιμοποιείται για την οπτική κατανομή δύναμης από το κεντρικό γραφείο στις εγκαταστάσεις πελατών στα δίκτυα FTTx και FTTH.
|
Στοιχείο |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Λειτουργούν μήκος κύματος (NM) |
1260-1650 |
|||||||||||||||
|
Τύπος ινών |
G657A1 ή ως διαταγή των πελατών |
|||||||||||||||
|
Συνδετήρας |
SC/FC/LC |
|||||||||||||||
|
Ferrule τμήμα |
UPC/APC |
|||||||||||||||
|
Απώλεια εισαγωγής (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Ομοιομορφία απώλειας (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Επιστροφής απώλεια (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Εξαρτώμενη απώλεια πόλωσης (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Κατευθυντικότητα (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Απώλεια συσχετισμού θερμοκρασίας -40~85℃ (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Μέγεθος (χιλ.) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
Θερμοκρασία εργασίας (℃) |
-40~85 |
|||||||||||||||
|
Θερμοκρασία αποθήκευσης (℃) |
-40~85 |
|||||||||||||||
|
Στοιχείο |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Λειτουργούν μήκος κύματος (NM) |
1260-1650 |
|||||||||||||||
|
Συνδετήρας |
SC/FC/LC |
|||||||||||||||
|
Ferrule τμήμα |
UPC/APC |
|||||||||||||||
|
Τύπος ινών |
G657A1 ή ως διαταγή των πελατών |
|||||||||||||||
|
Απώλεια εισαγωγής (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Ομοιομορφία απώλειας (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Επιστροφής απώλεια (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Εξαρτώμενη απώλεια πόλωσης (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Κατευθυντικότητα (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Απώλεια συσχετισμού θερμοκρασίας -40~85℃ (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Μέγεθος (χιλ.) (LxWxH) |
60×7×4 |
60×12×6 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
|||||||||||||
|
Θερμοκρασία εργασίας (℃) |
-40~85 |
|||||||||||||||
|
Θερμοκρασία αποθήκευσης (℃) |
-40~85 |
|||||||||||||||
|
Στοιχείο |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Λειτουργούν μήκος κύματος (NM) |
1260-1650 |
|||||||||||||||
|
Τύπος ινών |
G657A1 ή ως διαταγή των πελατών |
|||||||||||||||
|
Συνδετήρας |
SC/FC/LC |
|||||||||||||||
|
Ferrule τμήμα |
UPC/APC |
|||||||||||||||
|
Απώλεια εισαγωγής (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Ομοιομορφία απώλειας (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Επιστροφής απώλεια (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Εξαρτώμενη απώλεια πόλωσης (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Κατευθυντικότητα (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Απώλεια συσχετισμού θερμοκρασίας -40~85℃ (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Μέγεθος (χιλ.) (LxWxH) |
50×4×4 |
60×7×4 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
|||||||||||||
|
Θερμοκρασία εργασίας (℃) |
-40~85 |
|||||||||||||||
|
Θερμοκρασία αποθήκευσης (℃) |
-40~85 |
|||||||||||||||
