Λεπτομέρειες:
|
Τύπος ινών: | SM OM3, OM4 | Εφαρμογή: | Δίκτυο FTTH FTTB FTTX |
---|---|---|---|
Διάμετρος καλωδίων: | 0.9mm | Μήκος καλωδίων: | προσαρμοσμένος |
Σακάκι καλωδίων: | LSZH | Τύπος συνδετήρων: | UPC/APC |
Συνδετήρας: | MPO | Τύπος καλωδίων: | Ντούμπλεξ, LSZH |
Διαμόρφωση: | Μέθοδος A/Method B/Method Γ | Όνομα προϊόντων: | σκοινί μπαλωμάτων mpo |
Υψηλό φως: | καλώδιο μπαλωμάτων ινών mpo mtp 0.9mm,Καλώδιο μπαλωμάτων ινών mpo ανεμιστήρων mtp έξω,Σκοινί μπαλωμάτων ινών mpo ανεμιστήρων έξω |

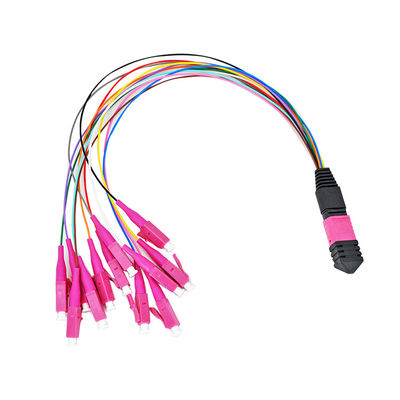

Το καλώδιο κορμών MTP του UT-βασιλιά, μια οικονομικώς αποδοτική εναλλακτική λύση στη χρονοβόρα λήξη τομέων, σχεδιάζεται για την ίνα υψηλής πυκνότητας επιδιορθώνοντας στα κέντρα δεδομένων που η διαστημική αποταμίευση ανάγκης και μειώνει τα διοικητικά προβλήματα καλωδίων. Με τους αμερικανικούς Conec MTP συνδετήρες και την ίνα Corning Clearcurve, βελτιστοποιείται για 40G QSFP+ SR4/CSR4, την άμεσες σύνδεση οπτικής 100G QSFP28 SR4 και τις εφαρμογές κέντρων δεδομένων υψηλής πυκνότητας.
Οι συνδετήρες μπαλωμάτων ινών MTP χρησιμοποιούν φορμαρισμένα ακρίβεια ferrules ΑΜ με τις καρφίτσες οδηγών μετάλλων και τις ακριβείς διαστάσεις κατοικίας για να εξασφαλίσουν ευθυγράμμιση ινών κατά το ζευγάρωμα. Το καλώδιο ινών MTP να είναι μάζα που ολοκληρώνεται μπορεί σε συνδυασμούς 4, 8, 12, 24 και 48 καλωδίων κορδελλών ινών και χρησιμοποιείται χαρακτηριστικά backplane υψηλής πυκνότητας και τις τυπωμένες εφαρμογές πινάκων κυκλωμάτων (PCB) μέσα στα συστήματα στοιχείων και τηλεπικοινωνιών.
Συνδετήρας απόδοση-MTP
Τύπος συνδετήρων | 12-ίνα ή 24Fiber MPO/MTP (μη-που καρφώνεται) |
Πολωνικά | PC (ΚΚ) APC (SM) |
Χρώμα κατοικίας | ΚΚ (μπεζ), ΚΚ ελίτ (Aqua), SM (πράσινο), ελίτ SM (κίτρινη) |
Απώλεια εισαγωγής, χαρακτηριστική (MTP/MPO) | ≤ 0,10 DB |
Απώλεια εισαγωγής, μέγιστο (MTP/MPO) | ≤ 0,3 DB |
Επιστροφής απώλεια (MTP/MPO SM) | PC >55dB APC> 60dB |
Απώλεια εισαγωγής, χαρακτηριστική (LC/SC) | ≤ 0,10 DB |
Απώλεια εισαγωγής, μέγιστο (LC/SC) | ≤ 0,3 DB |
Επιστροφής απώλεια (LC/SC SM) | PC >55dB APC> 65dB |
Διάρκεια (500 Matings) | < 0=""> |
Απόδοση καλωδίων ινών
Τύπος ινών | OS2, OM1, OM2, OM3, OM4 |
Αρίθμηση ινών | 12,24,48,72,96,144 πυρήνες |
Μείωση DB ινών (OS2) | ≤0.38 ανώτατο ≤0.34Type (1310nm) ≤0.25 ανώτατο ≤0.19Type (1550nm) |
Μείωση DB ινών (OM1) | ≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤1.2Type (1300nm) |
Μείωση DB ινών (OM2) | ≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
Μείωση DB ινών (OM3) | ≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
Μείωση DB ινών (OM4) | ≤3.5 ανώτατο ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
Min.Bandwidth: Υπερχειλισμένη έναρξη [MHZ-χλμ] |
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
Min.Bandwidth: Αποτελεσματικό τροπικό εύρος ζώνης λέιζερ [MHZ-χλμ] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm) |
Εξωτερική διάμετρος | 12fiber: 3.0 ή 5.5mm 24fiber: 3.0 ή 5.5mm |
Εξωτερικό χρώμα σακακιών | OS2 (κίτρινος), OM2 (πορτοκάλι), OM3 (Aqua), OM4 (πορφύρα ή Aqua) |
Εξωτερικό υλικό σακακιών | LSZH, OFNP, OFNR |
Εκτατή δύναμη | >500N |
Λειτουργούσα θερμοκρασία | -40 ~ +85°C |
