Ενότητα 8 8CH 100GHz DWDM συσκευή Mux Demux DWDM καναλιών
Περιγραφή
Οι πολυδιαυλικές ενότητες του /demultiplexer πολυδιαυλωτών DWDM (Mux το /DeMux) είναι διαθέσιμες στο διάστημα καναλιών ITU 200GHz. Καταδεικνύουν τη χαμηλή απώλεια, την αναισθησία θερμοκρασίας και την αξιόπιστη απόδοση σε οποιεσδήποτε συστημάτων εφαρμογής. Mux/DeMux ενοτήτων διοικητικές λύσεις μήκους κύματος προσφοράς χαμηλού κόστους που είναι κατάλληλες για τη μεγάλη απόσταση, το μετρό, και την εφαρμογή πρόσβασης
Η τεχνολογία DWDM του UT-βασιλιά είναι μια επέκταση της οπτικής δικτύωσης. Οι συσκευές DWDM (πολυδιαυλωτής, ή Mux για συντομία) συνδυάζουν την παραγωγή από διάφορες οπτικές συσκευές αποστολής σημάτων για τη μετάδοση πέρα από μια ενιαία οπτική ίνα. Στη πλευρά αποδοχής, μια άλλη συσκευή DWDM (αποπολυπλέκτης, ή Demux για συντομία) χωρίζει τα συνδυασμένα οπτικά σήματα και περνά κάθε κανάλι σε έναν οπτικό δέκτη. Μόνο μια οπτική ίνα χρησιμοποιείται μεταξύ των συσκευών DWDM (ανά κατεύθυνση μετάδοσης). Αντί της απαίτησης μιας οπτικής ίνας ανά ζευγάρι συσκευών αποστολής σημάτων και δεκτών, DWDM επιτρέπει σε διάφορα οπτικά κανάλια για να καταλάβει ένα ενιαίο καλώδιο οπτικών ινών. Όπως φαίνεται κατωτέρω, με την υιοθέτηση της υψηλής ποιότητας γκαουσσιανής τεχνολογίας AAWG, της χαμηλής απώλειας εισαγωγής UT-βασιλιάδων DWDM Mux/Demuxprovides (3.5dB χαρακτηριστικό), και της υψηλής αξιοπιστίας. Με την αναβαθμισμένη δομή, πολυδιαυλωτές και οι αποπολυπλέκτες αυτοί οι DWDM μπορούν να προσφέρουν την ευκολότερη εγκατάσταση.
Χαρακτηριστικά γνωρίσματα
100GHz διάστημα καναλιών ITU (ITU 100GHz)
Χαμηλή απώλεια εισαγωγής
ευρυζωνική μετάδοση
υψηλή απομόνωση καναλιών
Υψηλές σταθερότητα και αξιοπιστία
Εποξικός-ελεύθερη οπτική πορεία
Εφαρμογές
1. Κανάλι Mux/Demux/
2. Σύστημα DWDM DWDM
3. Δρομολογητής
4. Οπτικός ενισχυτής ινών
5. Σύστημα CATV
Προδιαγραφή
|
|
Mux |
Demux |
| Μήκος κύματος καναλιών (NM) |
1530.33~1560.61 (πλέγμα ITU 21~59) |
| Κεντρική ακρίβεια μήκους κύματος (NM) |
± 0,5 |
| Ελάχιστο διάστημα καναλιών (Ghz) |
100 |
| Passband (εύρος ζώνης @-0.5dB) (NM) |
>0,22 |
| Απώλεια εισαγωγής (DB) |
Προσθέστε/ρίξτε το CH. |
≤1.0 |
| Αντανακλαστικό CH. |
≤0.4 |
| Passband λειότητα (DB) |
≤0.3 |
| Προσθέστε/ρίξτε την απομόνωση καναλιών (DB) |
Παρακείμενο κανάλι |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
≥25 |
| Μη-δίπλα στο κανάλι |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
≥35 |
| Αντανακλαστική απομόνωση (DB) |
≥12 |
| Θερμοκρασία απώλειας εισαγωγής (dB/°C) |
≤0.003 |
| Μετατόπιση θερμοκρασίας μήκους κύματος (NM °C) |
≤0.002 |
| PDL (DB) |
≤0.1 |
| PMD (CP) |
≤0.1 |
| Κατευθυντικότητα (DB) |
≥50 |
| Επιστροφής απώλεια (DB) |
≥45 |
| Εκτιμημένη δύναμη (MW) |
500 |
| Θερμοκρασία λειτουργίας (°C) |
0 ~ +70 |
| Θερμοκρασία αποθήκευσης (°C) |
-40 ~ +85 |
| Διάσταση (χιλ.) |
L100×W80×H10 |
Διαταγή των πληροφοριών
| SDWDM |
|
| Διάστημα καναλιών |
1=100GHz |
| Τύπος εφαρμογής |
M=Mux
D=Demux
|
| ITU καναλιών ITU |
C21=1560.61nm
C23=1558.98nm
|
| Διάμετρος ινών |
1=Bare ίνα
2=900um χαλαρός σωλήνας
καλώδιο 3=3mm
|
| Μήκος ινών |
1=1Meter
2=2Meter
|
| Συνδετήρας |
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
|

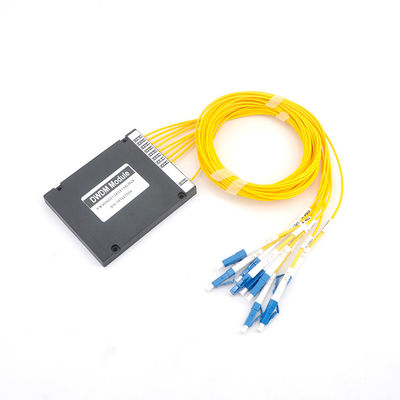

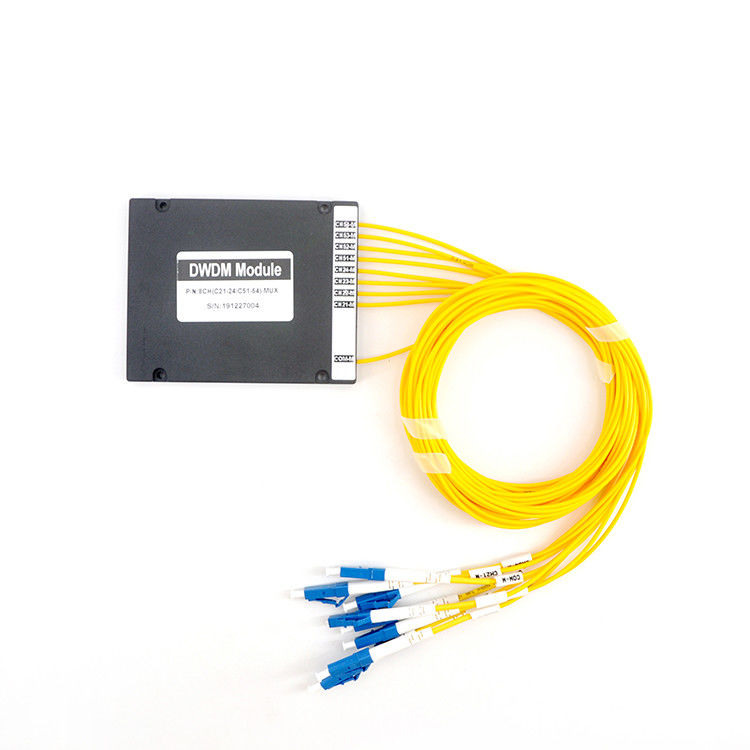

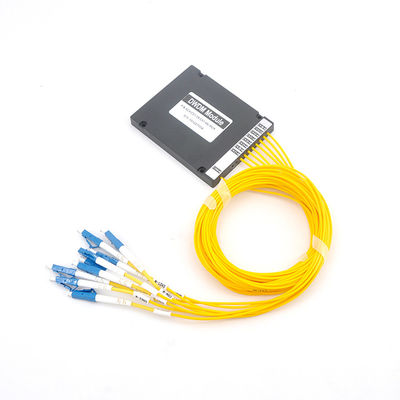

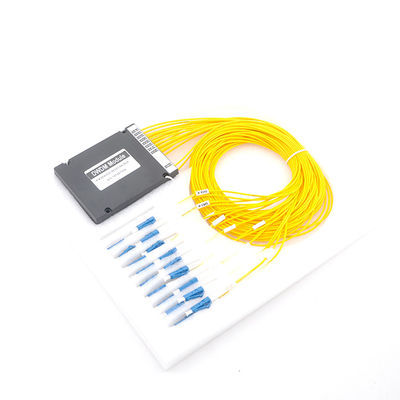

Λεπτομερείς εικόνες
FAQ
Q: Μπορώ να έχω μια διαταγή δειγμάτων για αυτό το προϊόν;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q: Τι γίνεται με τη χρονική ανοχή;
Α: Οι ανάγκες δειγμάτων 3-5 ημέρες, χρόνος μαζικής παραγωγής χρειάζονται 1-2 εβδομάδες για την ποσότητα διαταγής περισσότερο από
Q: Έχετε οποιοδήποτε όριο MOQ για τη διαταγή δειγμάτων;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο
Q: Ποια είναι η καλύτερη τιμή σας;
Α: Με βάση την ποιότητα των προϊόντων μας και την ποσότητα του order.we σας θα ανέφερε την καλύτερη ταιριάζοντας με τιμή όλη την ώρα.
Q: Μπορείτε να παρέχετε την υπηρεσία OEM/ODM;
Α: Ναι. Παρακαλώ κοινοποιήστε σε μας τις απαιτήσεις deatil σας.
Q: Πώς στέλνετε τα αγαθά και πόσο καιρό παίρνει για να φθάσει;
Α: Στέλνουμε συνήθως από DHL, το UPS, τη Fedex ή TNT. Διαρκεί συνήθως 3-5 ημέρες για να φθάσει. Ναυτιλία αερογραμμών και θάλασσας επίσης προαιρετική.
